L/D比が高い深穴加工の5つの課題と対策 ─ 精度を保つための実践ガイド

L/D比（穴の深さ÷穴径）が高い深穴加工では、「穴曲がり」「切りくず排出」「内面粗さ」「工具摩耗・折損」「真直度・位置度」という5つの課題が互いに影響し合いながら発生します。精度を保つ鍵は、パイロット穴の精度、切削条件、高圧クーラント、機械の剛性、後工程の組み合わせを一体で管理することです。本記事では、L/D比の基本から各課題の原因と対策までを、実務の視点で整理して解説します。

L/D比とは ─ 深穴加工の難易度を決める基本指標

L/D比とは、加工する穴の深さ（Length）を穴径（Diameter）で割った値で、深穴加工の難易度を測る最も基本的な指標です。同じ深さの穴でも、穴径が小さくなるほどL/D比は大きくなり、使う工具は細く長くなります。

L/D比 ＝ 穴の深さ（mm）÷ 穴径（mm）

たとえば、φ3mmの工具で深さ150mmの穴を加工する場合、L/D比は150÷3＝50です。一般に、L/D比がおおむね10を超える穴は「深穴」と呼ばれ、この値が大きくなるほど加工の難易度は急激に高まります。

L/D比による分類の目安

L/D比による分類に厳密な決まりがあるわけではありませんが、本記事では次のような目安で整理します。

L/D比が高いと何が難しくなるのか

L/D比が高くなると、工具が細長くなって剛性（変形しにくさ）が下がり、切りくずの排出経路も長くなります。その結果、穴曲がり、内面粗さの悪化、工具摩耗の加速、切りくず排出不良といった課題が、単独ではなく複合的に起こりやすくなります。

下の図は、穴径をすべてφ3mmにそろえた場合の深さのイメージです。L/D比50では深さが150mmに達し、細い工具で長い距離を削り進めることになります。

ハイタックが実現したL/D 400の深孔加工

ハイタックでは、φ1.0mmの穴径で深さ400mm（L/D 400）の深孔加工を実現しています。これは世界初の実績で、上の表で「極めて高」とした L/D比50 の8倍にあたります。

このような高L/D比の加工では、機械の剛性、クーラント（切削油剤）の供給、振動への対策がすべて深穴加工に適していることが前提になります。次章からは、高L/D比の深穴加工で発生しやすい課題を一つずつ掘り下げていきます。

課題1：穴曲がり（偏心・ドリフト）

穴曲がりが起きる原因

L/D比が高い加工では、ガンドリル（深穴加工専用の細長いドリル）のシャンク（柄の部分）が長くなるため、切削抵抗による工具のたわみが起こりやすくなります。たわんだ状態で切削が続くと、穴の進行方向が設計上の中心軸から少しずつずれていきます。この現象が「穴曲がり」です。

穴曲がりの主な原因は次のとおりです。

• 工具のたわみ：シャンクが長いほど、わずかな切削抵抗の不均一で軸がぶれる
• 被削材の組織ムラ：鋳造品や鍛造品では、材料内部の硬さのばらつきが工具を偏らせる
• パイロット穴の精度不足：入口の案内穴（パイロット穴）が傾いていると、加工全体がその影響を受ける
• 切削条件の不適切さ：送り速度が高すぎると、工具を横に押す力（偏心力）が大きくなる

穴曲がりの対策

① パイロット穴・ガイドブッシュの精度を高める
深穴加工の精度は、加工を始めてから最初の数mmで大きく左右されます。精度の高いガイドブッシュ（工具を案内する筒状の部品）やパイロット穴を使い、工具の初期案内を確実に行うことが重要です。

② 回転数・送り速度を適正に設定する
L/D比が高くなるほど、送り速度は抑えめに設定するのが基本です。特にL/D比30を超えるような領域では、通常の条件よりも送りを落とし、穴の曲がり具合を確認しながら条件を詰めていくことが穴曲がりの抑制につながります。

③ 高剛性のガンドリル専用機を使う
機械本体の剛性が不十分だと、加工中の振動が穴曲がりを増幅させます。ガンドリル専用機は主軸やワーク（被削材）の支持部が深穴加工向けに設計されており、汎用機と比べて精度面で大きな差が出ます。

課題2：切りくず排出の困難

切りくず詰まりが起きる原因

深穴加工では、切削点で生まれた切りくずを、穴の入口まで確実に運び出す必要があります。L/D比が高くなると排出経路が長くなるため、切りくずが穴の内部に滞留し、詰まりやすくなります。

切りくず詰まりが起こると、切削抵抗の急上昇、工具の折損、内面のキズ（切りくずが再び削られてできる二次切削痕）につながります。さらに、工具にかかる力が偏ることで穴曲がりの原因にもなります。

切りくず排出の対策

① 高圧クーラントを適用する
ガンドリル加工では、工具内部の油穴を通して切削点に高圧のクーラントを送り込み、切りくずを穴の外へ押し流す方式が標準です。L/D比が高い加工では、クーラント圧力を7〜15MPa程度まで高めて排出性を確保するのが一つの目安です。

② 切りくずの形状をコントロールする
送り速度とクーラント流量を適切に組み合わせることで、切りくずを細かく分断し、排出しやすい形にします。連続した長い切りくず（流れ型）は詰まりの原因になるため、短く分断された「C型」や「コンマ型」の切りくずが理想です。

③ 工具のV溝（フルート）設計を見直す
ガンドリルのV字型の溝（フルート）は、切りくずの通り道となる重要な部分です。加工条件に合ったフルートの角度や幅をもつ工具を選ぶことが、安定した加工の前提条件になります。

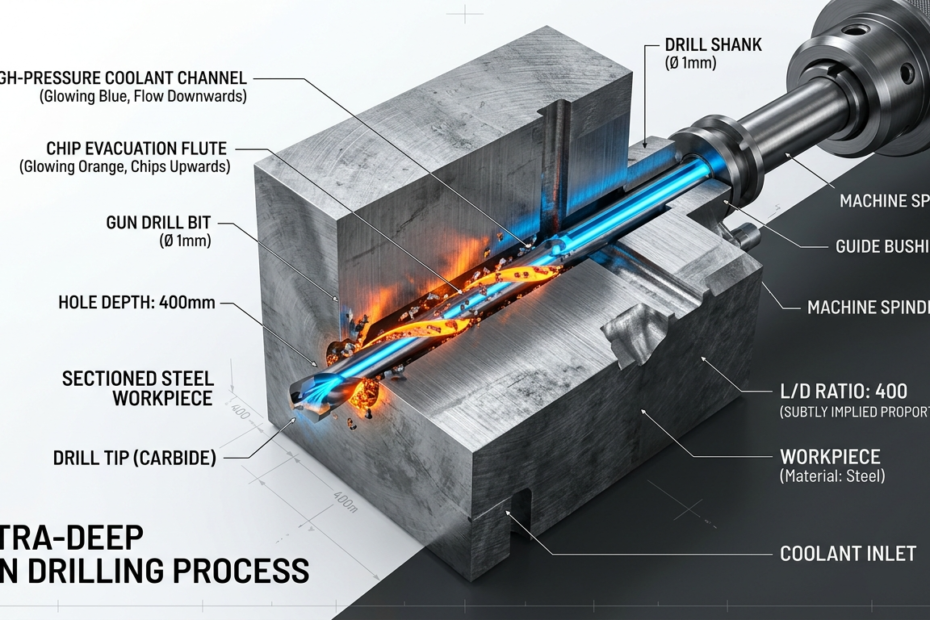

下の図は、クーラントが工具内部を通って切削点に届き、切りくずがV溝に沿って外へ排出される流れを示したものです。

課題3：内面粗さ（面粗度）の悪化

内面粗さが悪化する原因

L/D比が高い深穴加工では、加工中の微振動（びびり）や、切りくずが内面に再び当たる二次接触が起こりやすく、穴の内面の表面粗さが悪化する傾向があります。特に穴の奥ほど工具の振れが大きくなるため、入口付近と奥とで粗さに差が出ることも珍しくありません。

内面粗さの対策

① 振動を抑える
工具・ワーク・機械の固有振動数（それぞれが揺れやすい振動数）が切削による振動の周波数と一致すると、共振が起こり内面粗さが著しく悪化します。ワークの保持方法の見直しや、工具の突き出し長さの最適化が有効です。共振が起こる仕組みは「共振のメカニズム」で詳しく解説しています。

② ホーニング仕上げを組み合わせる
ガンドリル加工の後にホーニング加工（砥石で穴の内面を精密に仕上げる加工）を行うことで、条件によっては内面粗さをRa 0.4μm以下に仕上げることが可能です。油圧シリンダーのボア（内径部）のように内面品質が重視される部品では、深穴加工とホーニングを組み合わせた工程設計がよく用いられます。

③ クーラント管理を徹底する
クーラントの濃度や温度の管理が不十分だと、潤滑性能が低下して面粗さが悪化します。特に長時間の連続加工を行う場合は、クーラントの定期的な濃度チェックとフィルタリング（ろ過）が欠かせません。

課題4：工具摩耗・折損

工具摩耗・折損が起きる原因

L/D比が高い加工では1穴あたりの加工時間が長く、工具にかかる負荷が積み重なります。加えて、穴の奥では切削点の冷却が不足しやすく、刃先の温度が上がるため、工具摩耗が通常よりも早く進みます。

さらに、切りくず詰まりによる急激な負荷の変動や、穴曲がりにともなう無理な曲げの力が工具に加わると、シャンクが折れるおそれもあります。

工具摩耗・折損の対策

① 工具材種・コーティングを選定する
被削材に応じた超硬合金のグレードとコーティング（刃先表面の硬い被膜）を選ぶことで、工具寿命を延ばせます。ガンドリル工具のコーティングには、TiN・TiAlNなどのチタン系や、アルミナ（Al₂O₃）系などがあります。ハイタックのガンドリル工具はチタンコーティングとアルミナコーティングの両方に対応しており、被削材の種類や加工条件に応じて使い分けています。

チタン系コーティングは耐摩耗性と耐熱性に優れ、鋼材やステンレス鋼の加工に広く使われます。アルミナ系コーティングは高温での化学的安定性が高く、高速切削や難削材の加工で工具を保護する効果が期待できます。インコネルやチタン合金などの難削材では、こうしたコーティングと専用設計の工具形状を組み合わせることが重要です。

② 加工中の状態をモニタリングする
切削トルクやスラスト荷重（工具の軸方向にかかる力）をリアルタイムで監視し、異常値を検知した段階で加工を止める仕組みが有効です。近年では、IoTセンサーと連携した予知保全も広がりつつあります。

③ 工程を段階的に分ける
L/D比が極端に高い（50以上）場合は、1本の工具で最後まで加工するのではなく、パイロット加工→中間加工→仕上げ加工のように工程を分ける方法もあります。1工程あたりの負荷を軽くすることで、摩耗や折損のリスクを下げられます。

課題5：真直度・位置度の確保

真直度・位置度が悪化する原因

深穴加工では、穴の「真直度」（穴の軸がどれだけまっすぐか）と「位置度」（入口・出口の位置が設計値からどれだけずれているか）の両方が品質要件として求められます。L/D比が高くなるほど穴曲がりが積み重なって真直度が悪化し、貫通穴の場合は出口位置のずれとして表れます。

真直度・位置度の対策

① 回転方式を使い分ける
ガンドリル加工には、ワークと工具を互いに逆向きに回転させる相対回転方式と、ワークを固定して工具だけを回す工具回転方式があり、真直度への影響が異なります。丸物ワークでは相対回転方式が真直度に有利とされ、回転させにくい異形ワークでは工具回転方式が選ばれます。ハイタックのガンドリルマシンは、用途に応じて両方式に対応しています。

② 対向加工（両側からの加工）を検討する
貫通穴の場合、片側から1回で加工するのではなく、両端から半分ずつ加工する「対向加工」によって、出口側の位置精度を高めることができます。ただし、両側の穴が合わさる部分の段差管理が新たな課題になるため、機械精度と工程設計が重要です。

③ 高精度な治具・ガイドブッシュを活用する
工具の入口での案内精度を高めるために、高精度な治具テーブルやガイドブッシュを使います。ハイタックでは、精密な小型治具テーブルを搭載したガンドリルマシン「JDH/SDH-600-JTF」を製造しています。

ここまで見てきた5つの課題と主な対策の関係を、下の図にまとめました。各課題は相互に関連しているため、一つだけでなく全体を見渡した対策が品質を左右します。

高L/D比の深穴加工が求められる分野

高いL/D比での精密な深穴加工は、さまざまな分野の部品で求められています。代表的な加工対象と、特に重視される品質をまとめると次のとおりです。

必要な穴径やL/D比、精度は部品ごとに異なるため、図面の要求に合わせて工具・機械・工程を選ぶことが大切です。ハイタックはφ0.5〜30mmの穴径に対応し、φ1.0mm・深さ400mm（L/D 400）の深孔加工や、長さ3,000mm（トンボ加工）の長尺深孔加工にも対応しています。

高L/D比の深穴加工を成功させる5つのポイント

ここまでの内容をもとに、高品質な深穴加工を実現するためのポイントを整理します。

1. パイロット穴の精度管理を徹底する（すべての品質はここから始まる）
2. 被削材とL/D比に応じた切削条件を設定する（送り・回転数・クーラント圧のバランス）
3. ガンドリル専用機の剛性と精度を活かす（汎用機との差が最も出る領域）
4. 切りくず排出を安定させるクーラント管理を行う（圧力・流量・濃度・温度）
5. 必要に応じてホーニングなどの後工程を組み合わせる（複合的な工程設計の視点）

よくある質問

L/D比はどのように計算しますか？

穴の深さを穴径で割って求めます。たとえばφ3mmで深さ150mmの穴なら、L/D比は50です。一般に、L/D比がおおむね10を超える穴の加工が深穴加工と呼ばれます。

穴曲がりを防ぐには、まず何を見直せばよいですか？

最初に、加工の入口となるパイロット穴やガイドブッシュの精度を確認することをおすすめします。そのうえで送り速度を抑えめに設定し、剛性の高いガンドリル専用機で加工するのが基本です。丸物ワークであれば、相対回転方式を選ぶと真直度の面で有利とされます。

ガンドリル加工だけでは内面粗さが足りない場合はどうすればよいですか？

ガンドリル加工の後にホーニング加工を組み合わせる方法があります。条件によっては、内面粗さをRa 0.4μm以下まで仕上げることが可能です。ハイタックでは、外形加工・ホーニング加工まで内外径を一貫して対応しています。

まとめ

L/D比が高い深穴加工の品質は、単一の要因では決まりません。穴曲がり・切りくず排出・内面粗さ・工具寿命・真直度という5つの課題は相互に関連しており、どれか一つの対策が不十分でも、加工品質全体に影響が及びます。パイロット穴の精度、切削条件、クーラント管理、機械の剛性、後工程をまとめて設計することが、精度を維持するための近道です。

ハイタックは、小径（φ3mm未満）に特化したガンドリルマシンを国内で製造している唯一のメーカーです。自社製ガンドリルマシン35台と1,000種類以上の工具を保有し、深穴受託加工では試作1本から量産まで対応しています。

「この穴は加工できるだろうか」とお悩みの際は、穴径・深さ・材質・ワーク形状をお知らせください。L/D比やワーク形状に応じた加工方法をご提案します。ご相談はお問い合わせページから承っています。
